電機接線板為何會燒蝕？

* 來源: https://mp.weixin.qq.com/s?src=11&timestamp=1600738104&ver=2599&signature=U*XD8w3IJcRySmoqG93Gwy55e* * 作者: admin * 發表時間: 2020-09-22 9:29:24 * 瀏覽: 662

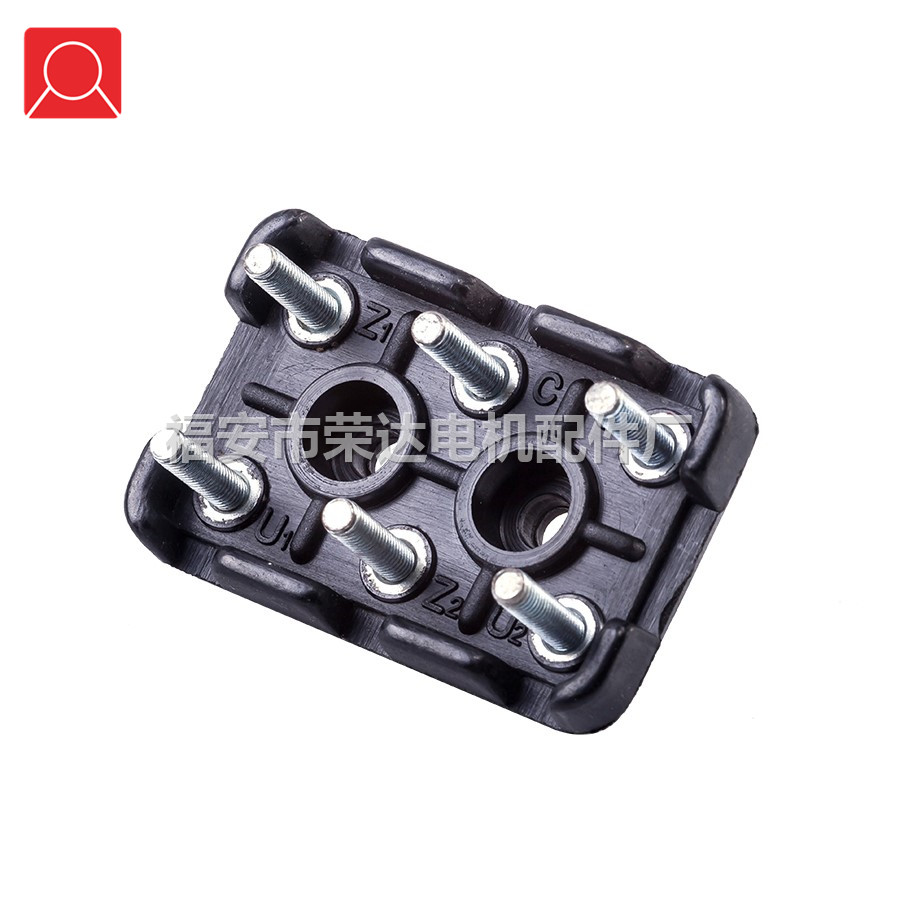

如果我們購買小型的家用電機，比如說排風扇電機，可以發現不少的廠家電機不帶接端頭，只是一段帶皮的電纜；而對于工業用電機，因為電機容量及安裝的特殊性，要求采用接線板和連接片的固定方式，按照電機具體的接線方式先固定好，用戶使用時直接與電源線連接。

在電機使用過程中，特別是低壓大功率電機，經常會出現接線板被燒毀的事實，嚴重時導致電機的缺相故障。

假設電機的接線板符合要求，導致該類問題的原因，主要發生在兩個環節：第一種情況，發生在電機的制造方，涉及電機引接線與端接頭的連接可靠性，以及連接片固定不牢靠，特別是對于先試驗后安裝連接片的情況，問題會更多一些；另一種情況則發生在電機的使用方，即電源線與電機連接時連接不好，或是電源線本身有不良的缺陷等。

關于三相電機的三角形接法和星接法

三相異步電動機的定子繞組由U、V、W三相繞組組成，這三相繞組有6個接線端，它們與接線盒的6個接線柱連接。在接線盒上，可以通過將不同的接線柱短接，來將三相異步電動機定子繞組接成星形或三角形。星形接線法接線時，用短路線把接線盒中W2、U2、V2接線柱短接起來，這樣就將電機內部的繞組接成了星形。

要將電動機內部的三相繞組接成三角形，可用短路線或連接片將接線盒中的U1和W2、V1和U2、W1和V2接線柱分別接起來，然后通過U1、V1、W1接線柱分與三相交流電源的3根相線連接。如果三相交流電源的3根相線之間的電壓或者說線電壓是380V，那么對于定子繞組按星形連接的電動機，其每相繞組承受的電壓為220V；相應地，對于定子繞組按三角形連接的電動機，其每相繞組承受的電壓為380V。所以三角形接法的電動機在工作時，其定子繞組將承受更高的電壓。

對于雙電壓電機，三角形接法對應低電壓，星接法對應高電壓。國內最常見的380/660V雙電壓電機，380V時按三角形接法，660V 時按星接法。

三相異步電動機定子繞組連接錯誤的后果

如果接法錯誤，輕則電動機工作效率降低或帶不動預期的負載，重則瞬間電流激增放炮，燒毀電機。例如：若將要求按星形連接的繞組接成三角形，那么繞組承受的電壓會很高，流過的電流會迅速增大而使繞組燒壞；若將要求按三角形連接的繞組接成星形，那么繞組上的電壓會降低，流過繞組的電流減小而使電動機功率下降。一般功率≤3kW的電動機，其定子繞組應按星形連接；功率≥4kw的電動機，定子繞組應采用三角形連接。
